Выходные дроссели OCL для преобразователей частоты
Выходной (моторный) дроссель устанавливается между преобразователем частоты и электродвигателем. На выходе ПЧ — импульсы ШИМ с крутыми фронтами: на длинном кабеле они создают ёмкостный зарядный ток и перенапряжения на клеммах двигателя. Дроссель ограничивает этот ток, снижает скорость нарастания напряжения dU/dt и защищает изоляцию обмоток — двигатель служит дольше, а силовые ключи преобразователя работают без перегрузки.
Когда выходной дроссель нужен: большая длина кабеля между преобразователем и двигателем (вентилятор вынесен на кровлю или в венткамеру), параллельная работа нескольких двигателей от одного ПЧ, двигатель без усиленной изоляции, повторяющиеся срабатывания защиты преобразователя по перегрузке или перенапряжению. Для вентиляционных установок с удалённым вентилятором это типовая ситуация.
В разделе — серия OCL на напряжение 380 В (класс 0,4 кВ): восемь типоразмеров на 8–60 А для преобразователей частоты мощностью 2,2–22 кВт. Индуктивность от 1,0 до 0,12 мГн, падение напряжения 1 %, перегрузочная способность 1,5×Iном в течение 60 с, несущая частота ШИМ 2–8 кГц, класс нагревостойкости изоляции F. Условия эксплуатации: −25…+45 °C при влажности до 90 %.
Как подобрать: номинальный ток дросселя должен быть не меньше выходного тока преобразователя частоты, а мощность — соответствовать мощности ПЧ. Например, к преобразователю FL113T4BN 11 кВт (25 А) подходит OCL-0030-0M23-0.4SC на 30 А, а к FL153T4B 15 кВт (32 А) — OCL-0040-0M18-0.4SC на 40 А. Если ток ПЧ попадает между двумя типоразмерами, выбирайте больший. Дроссели класса 400 В предназначены для преобразователей с питанием 3×380 В.
| Модель | Ток | Индуктивность | Мощность ПЧ | Подходит к ПЧ Zentec |
|---|---|---|---|---|

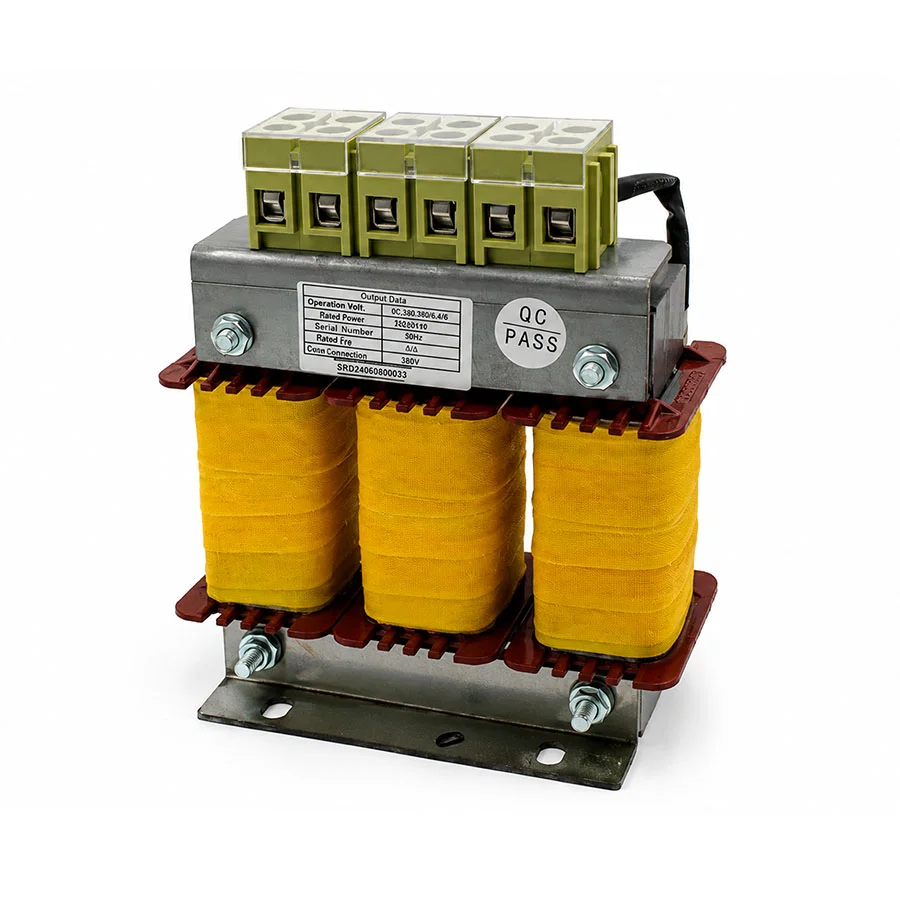

| OCL-0008-1M00-0.4SC | 8 А | 1,0 мГн | 2,2 кВт | FL751T4BN, FL152T4BN, FL222T4BN |

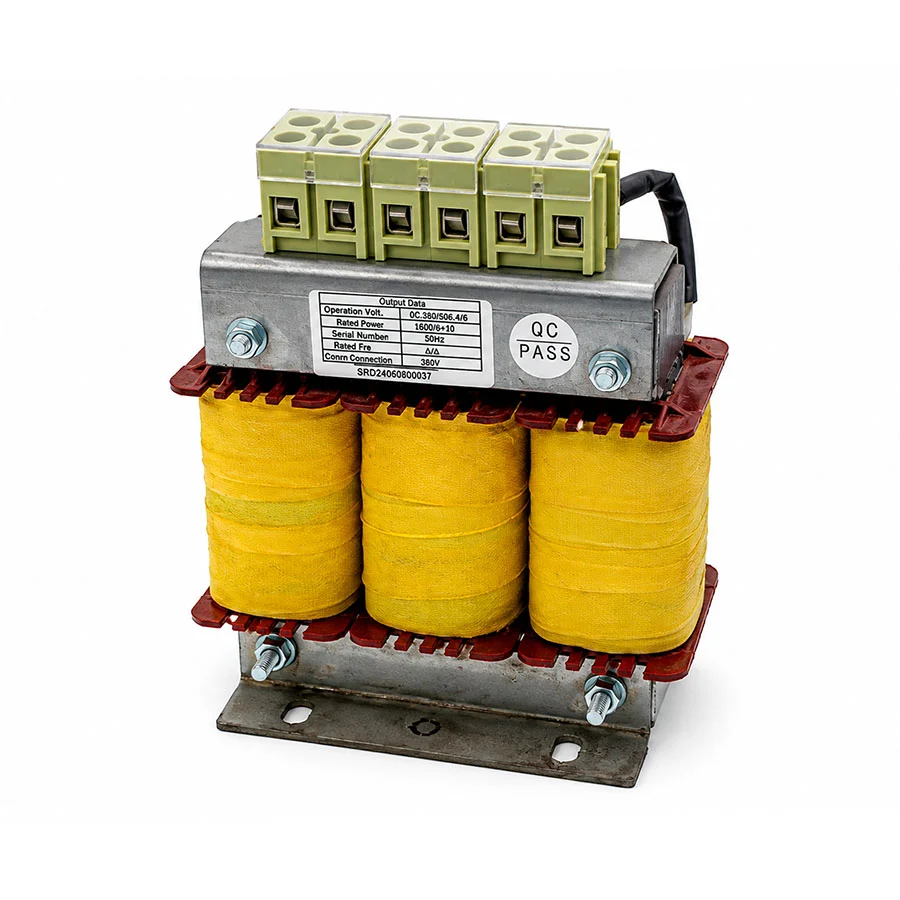

| OCL-0010-0M70-0.4SC | 10 А | 0,7 мГн | 3,7 кВт | FL402T4BN, FL302T4BN |

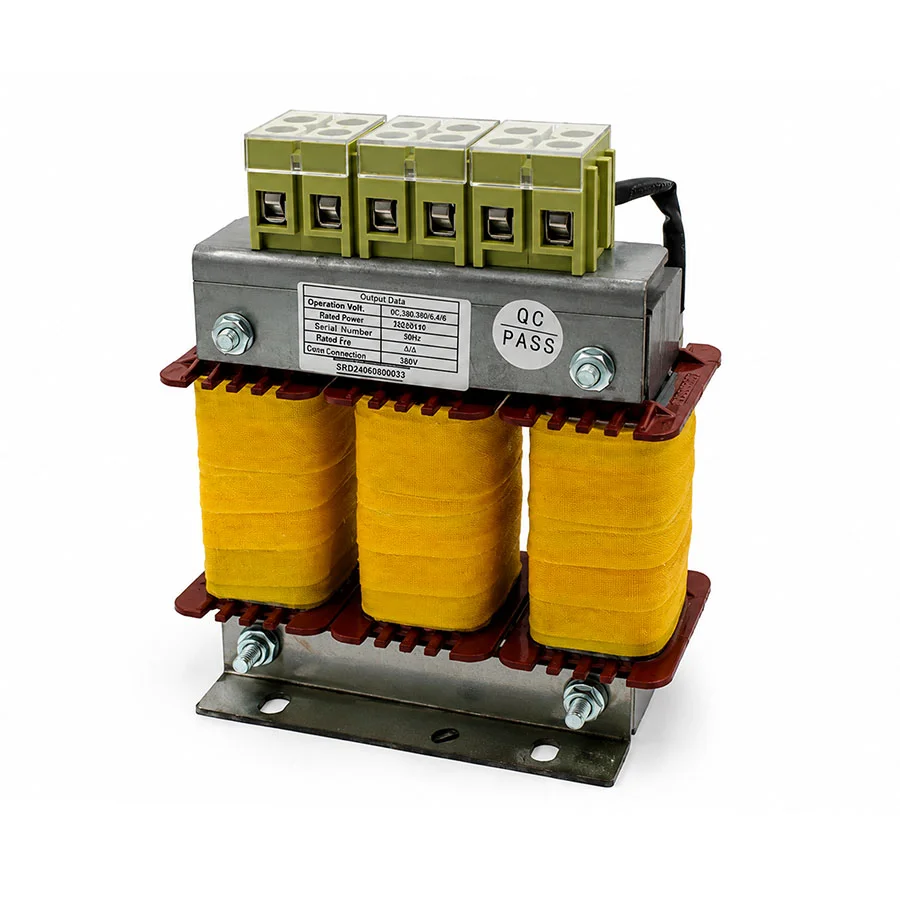

| OCL-0015-0M47-0.4SC | 15 А | 0,47 мГн | 5,5 кВт | FL552T4BN |

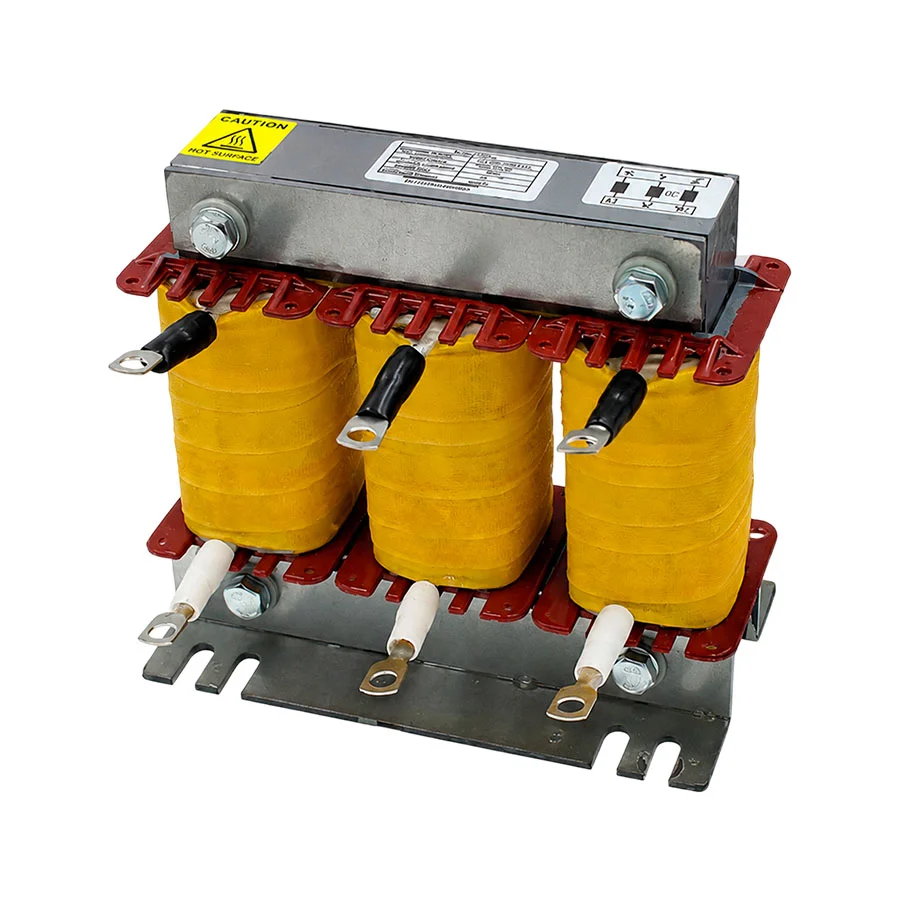

| OCL-0020-0M35-0.4SC | 20 А | 0,35 мГн | 7,5 кВт | FL752T4BN |

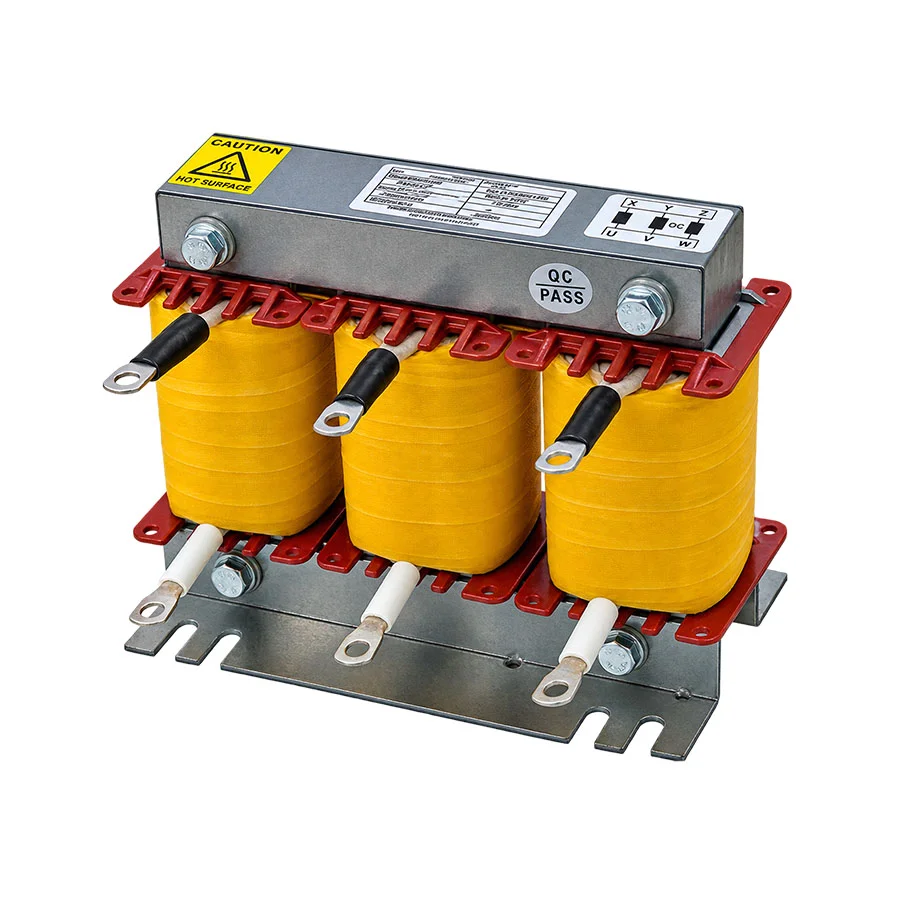

| OCL-0030-0M23-0.4SC | 30 А | 0,23 мГн | 11 кВт | FL113T4BN |

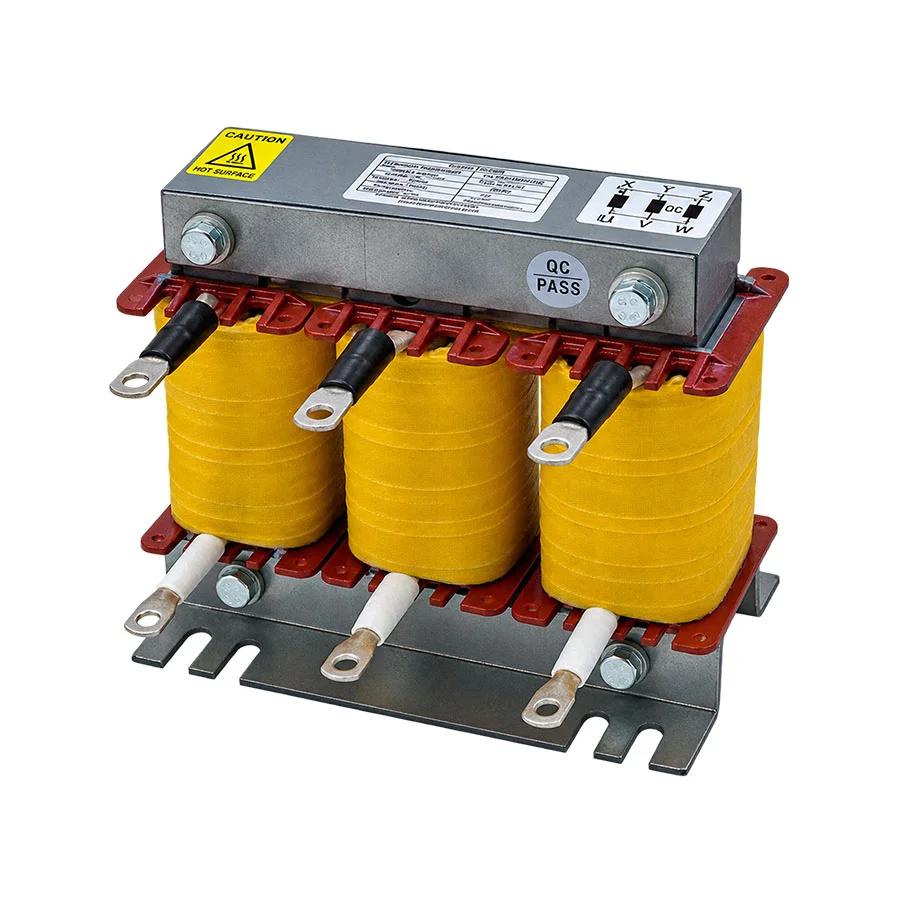

| OCL-0040-0M18-0.4SC | 40 А | 0,18 мГн | 15 кВт | FL153T4B |

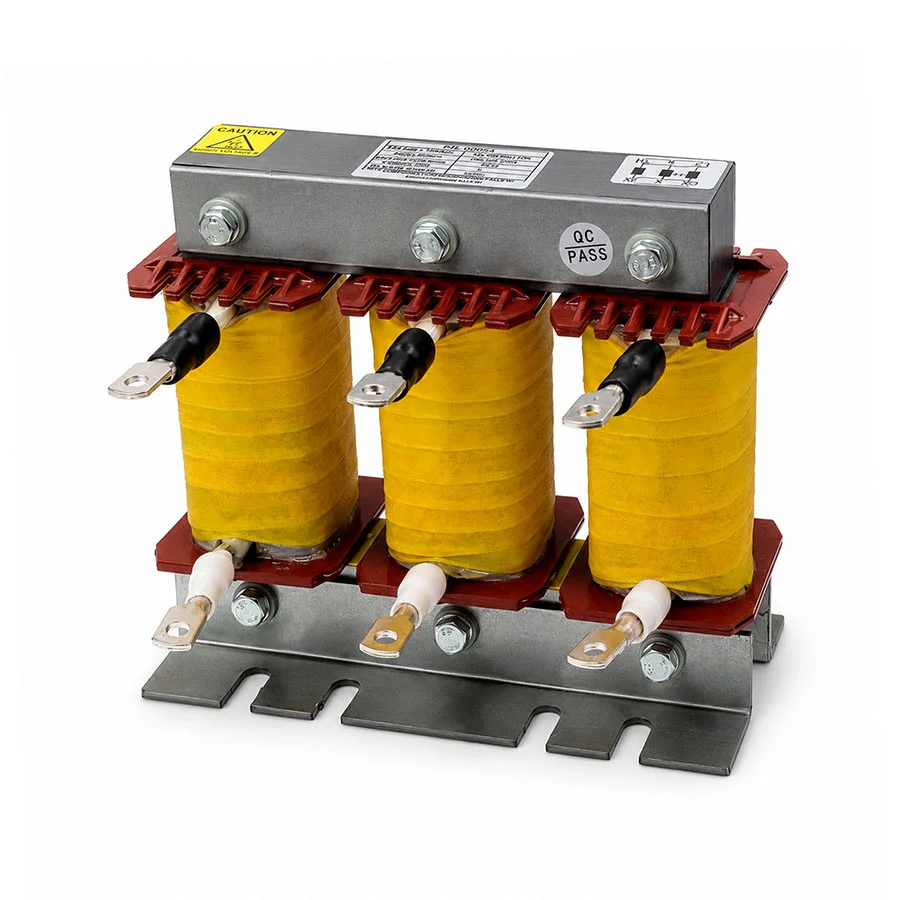

| OCL-0050-0M14-0.4SC | 50 А | 0,14 мГн | 18,5 кВт | FL183T4B |

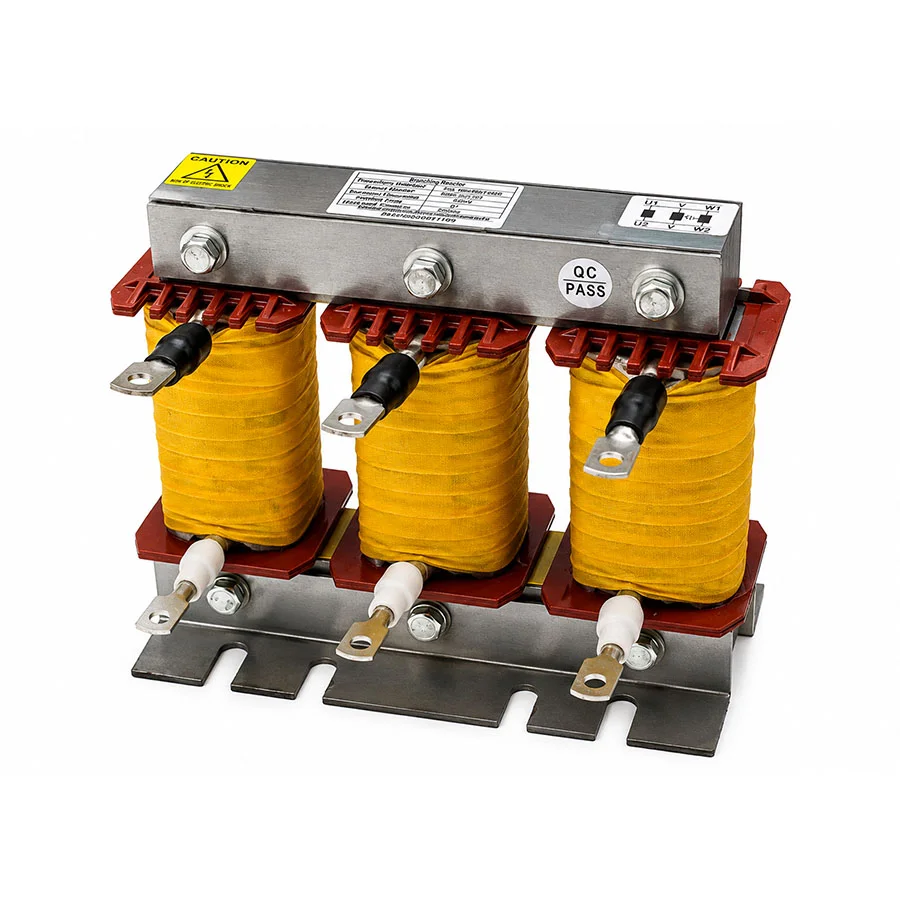

| OCL-0060-0M12-0.4SC | 60 А | 0,12 мГн | 22 кВт | FL223T4B |
Изготовитель дросселей OCL — Shanghai Sine Electric Co., Ltd. Продукция задекларирована в ЕАЭС по ТР ТС 004/2011 и ТР ТС 020/2011: декларация ЕАЭС N RU Д-CN.РА05.В.38104/26 действует до 23.06.2031, заявитель — ООО «ГК Автоматика». Декларация и технический каталог серии доступны на странице каждого товара. Гарантия 2 года, отгрузка со склада в Санкт-Петербурге, доставка по России и СНГ.
Сопутствующие разделы: преобразователи частоты Zentec FL, к которым подобраны дроссели, и общий раздел автоматика для вентиляции. Не уверены в выборе — позвоните по телефону +7 (800) 700-08-10, инженер подберёт дроссель под ваш преобразователь.
