Щиты управления подпором с нагревателем

Щиты управления подпором воздуха с электрическим нагревателем

В системах подпора воздуха с подогревом щит должен не только гарантированно запустить вентилятор по сигналу «Пожар», но и управлять электрокалорифером, который подогревает наружный воздух, подаваемый в лестничные клетки, лифтовые шахты и тамбур-шлюзы. В разделе представлены щиты ЩУВ производства «ВентАвтоматика» для таких систем: релейно-контактная логика, металлический корпус IP31, противопожарная линейка ЩУВ сертифицирована по ТР ЕАЭС 043/2017.

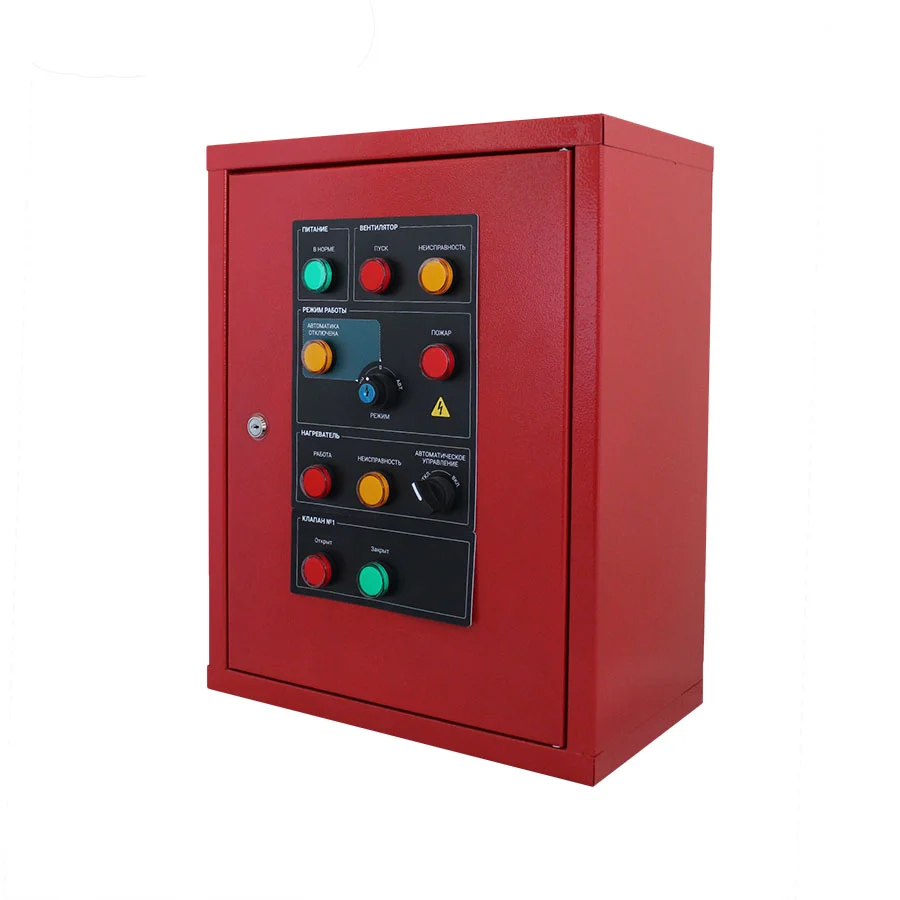

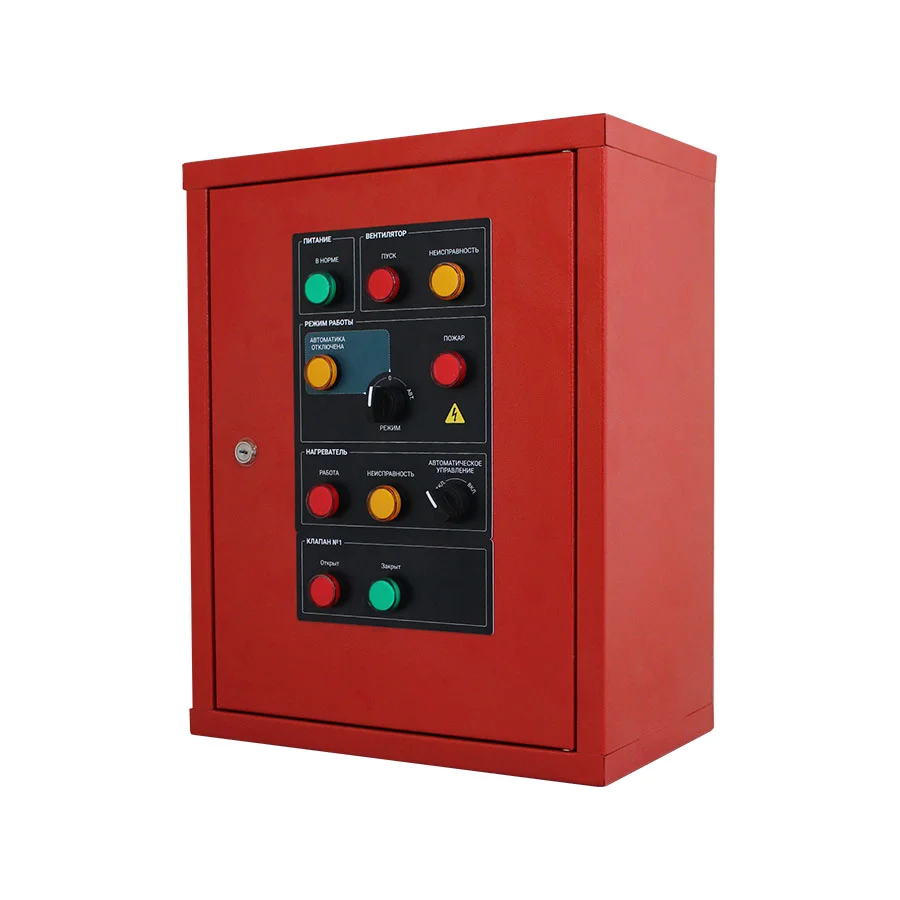

Две серии закрывают разные схемы. Щиты ЩУВ-1 с индексом «Э» управляют вентилятором подпора и нагревателем в одном корпусе: вентилятор 220 В до 2,2 кВт или 380 В до 4 кВт с прямым пуском, электронагреватель однофазный до 5 кВт (Э1/1) или трёхфазный на 15, 22,5, 30 и 45 кВт в одну или две ступени (Э3/1, Э3/2). Щит автоматически включает установку при размыкании контакта «Пожар», а исполнения с индексом К дополнительно контролируют целостность линий до вентилятора и линии сигнала «Пожар». Щиты нагревателя ЩУВ Э30, Э60, Э150, Э225 и Э300 (П) — отдельные шкафы для электрокалорифера мощностью от 3 до 30 кВт: они работают в паре со щитом вентилятора подпора ЩУВ-1 (ППУ) с АВР и контролем линий, получают от него сигнал «Продувка» по сухому контакту и комплектуются канальным термостатом.

• автоматический пуск вентилятора и нагревателя по сигналу пожарной сигнализации;
• нагреватели от 3 до 45 кВт, одно-, двух- и трёхфазные, в одну или две ступени;
• исполнения с контролем целостности линий (индекс К) и щиты нагревателя (П) к ЩУВ-1 с ППУ;
• заводская сборка со 100% выходным контролем и гарантией 2 года;
• склад готовой продукции в Санкт-Петербурге и быстрая отгрузка.

При выборе учитывайте мощность и напряжение вентилятора, мощность и число ступеней электронагревателя, а также требования проекта к контролю линий и резервированию питания. Если нужного варианта нет в каталоге, изготовим щит подпора с нагревателем по опросному листу: позвоните по номеру +7 (800) 700-08-10 или оставьте заявку на сайте — сообщим цену и срок поставки.
