Щиты управления электрокалорифером. Как управляем — контактором или твердотельными реле?
Рассмотрим принципы работы, а также основные преимущества и недостатки регулирования температуры с помощью контактора и твердотельного реле

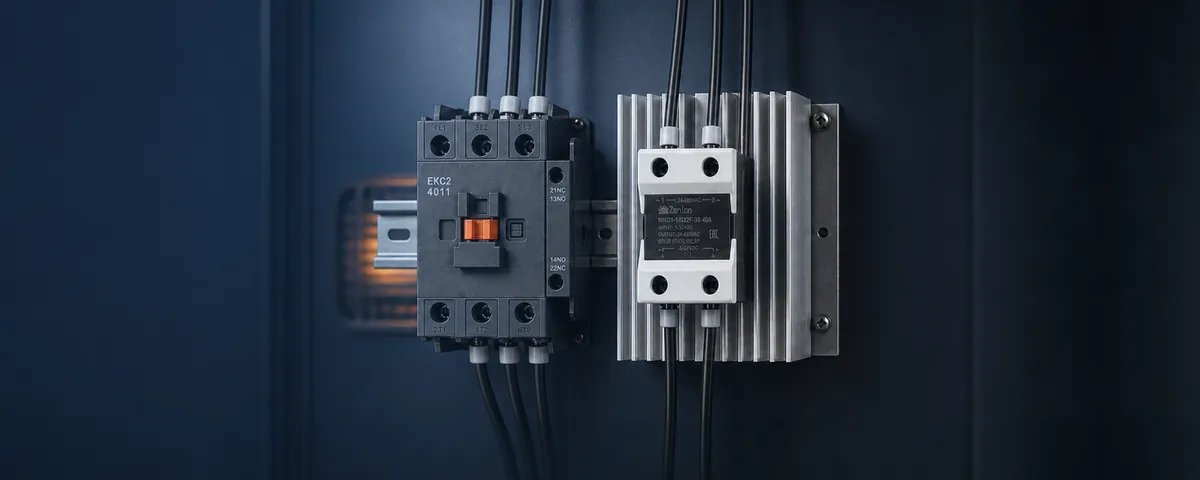

Как будем управлять электрическим нагревателем — с помощью контактора или твердотельного реле?
На рынке автоматики вентиляции представлены оба варианта. Вроде функция у них одна и та же — регулирование температуры, но отличия между ними всё-таки есть. Давайте разбираться.
Контактор — двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле.

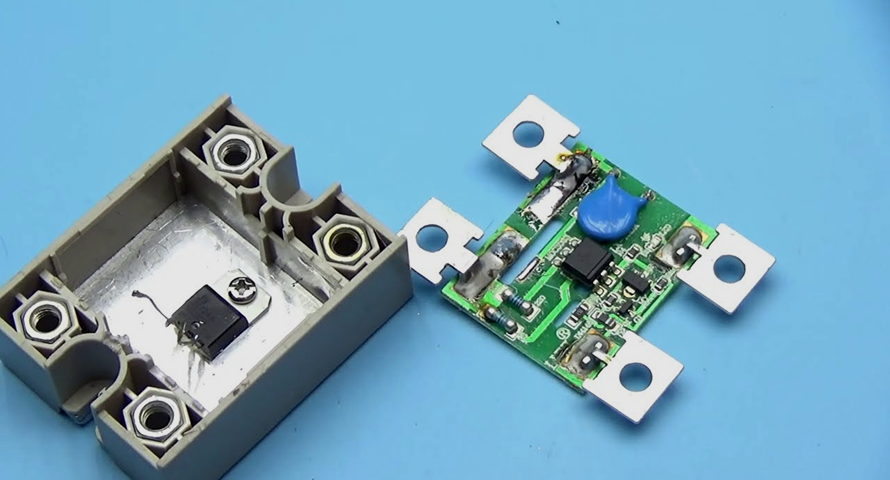

Твердотельное реле — электронное устройство, являющееся типом реле без механических движущихся частей, служащее для включения и выключения высокомощной цепи с помощью низких напряжений, подаваемых на клеммы управления. ТТР содержит датчик, который реагирует на вход (управляющий сигнал) и твёрдотельную электронику, включающую/выключающую силовую цепь. Этот тип реле может использоваться в сетях постоянного и переменного тока. Устройство применяется для тех же функций, что и обычное электромагнитное (электромеханическое) реле, но не содержит движущихся частей.
Серийные твердотельные реле используют технологии полупроводниковых устройств, чтобы переключать токи до сотен ампер. ТТР имеют более высокую скорость переключения, чем электромеханические реле и имеют полную гальваническую развязку. Твердотельные реле менее приспособлены к выдерживанию кратковременных перегрузок (превышению предельно допустимых токов и напряжений), чем их электромеханические аналоги, и имеют чуть больше сопротивление в замкнутом состоянии.

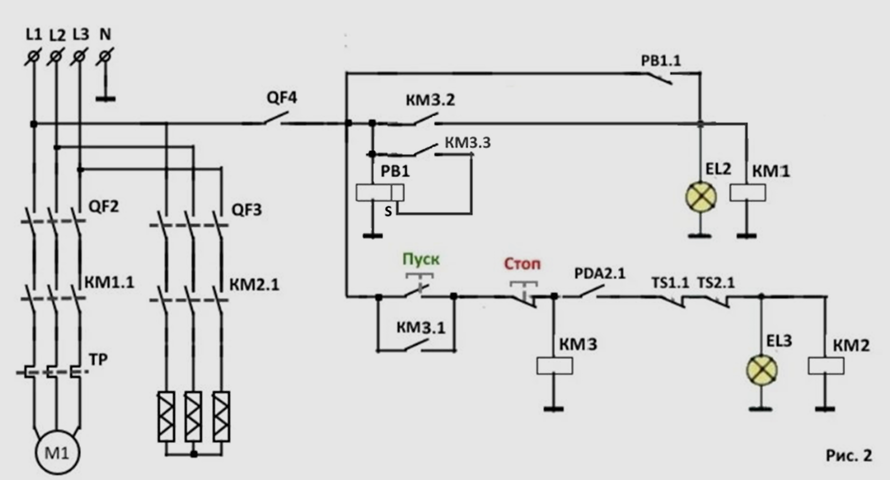

Управление электрокалорифером с помощью контактора
В данном случае регулировка температуры происходит с помощью включения и отключения контактора. Предположим, уставка температуры — 21 °C. Так, если температура опускается ниже уставки, то контактор включает нагреватель, а после достижения уставки он его отключает.
Плюсы щитов управления с контактором
- Низкая цена
- Щит с контактором дешевле, чем щит с твердотельными реле
Минусы
- Низкая надёжность и точность поддержания температуры. У контактора есть определённый ресурс службы — количество циклов срабатывания (другими словами, срок жизни — от 100 тысяч до 4 миллионов срабатываний в зависимости от класса). Поэтому приходится выбирать — либо больший срок службы в ущерб точности поддержания температуры, либо наоборот. Если контактор будет слишком часто включаться/отключаться, то срок его службы будет меньше, а точность поддержания температуры выше. Если будет срабатывать реже, то, соответственно, срок его службы будет больше, а точность ниже.
Управление электрокалорифером с помощью твердотельных реле
Плюсы щитов управления с твердотельным реле
- Надёжность. У «твердотелок» нет механических контактов, а значит, количество циклов срабатывания неограниченно
- Точность поддержания температуры. Так как ресурс срабатывания у реле неограничен, оно включается/отключается так часто, как необходимо для точного поддержания температуры
- Дополнительная защита. В щитах управления с твердотельными реле также используется контактор, но уже только в качестве защиты — на случай, если произойдёт «пробой» реле
Минусы
- Наличие радиатора. В процессе коммутации реле греется, и это тепло необходимо отводить. Для этих целей в щитах управления с твердотельными реле используются радиаторы
- Более высокая стоимость — из-за дополнительных элементов (контактора и радиатора)
Надеюсь, этот экспресс-анализ оборудования оказался вам полезным, и теперь при выборе автоматики для управления электрокалорифером вы будете учитывать не только стоимость, но и функционал.
