Управление вентиляцией: как устроена система автоматики
Приточная установка без автоматики — это просто набор оборудования: вентилятор, калорифер, заслонка, фильтр. Работающей системой её делает управление вентиляцией: автоматика запускает установку в правильной последовательности, поддерживает заданную температуру, следит за фильтром и защищает калорифер от разморозки. Вручную это не сделать — зимой между открытием заслонки и разморозкой водяного теплообменника проходят десятки секунд.
В статье разберём, из чего состоит система управления вентиляцией, какие задачи решает автоматика, чем отличаются прямой пуск, регулятор скорости и преобразователь частоты и как подобрать щит под конкретную установку.
Мы производим щиты управления вентиляцией больше 20 лет, поэтому пишем не по учебнику, а по опыту: что реально ставят на объекты и на чём чаще всего ошибаются при подборе.
Из чего состоит система управления вентиляцией
Независимо от масштаба — от приточки в кафе до вентсистемы производственного корпуса — состав автоматики один и тот же. Различаются только мощность силовой части и количество функций. Пять групп компонентов:
| Компонент | Задача в системе |
|---|---|

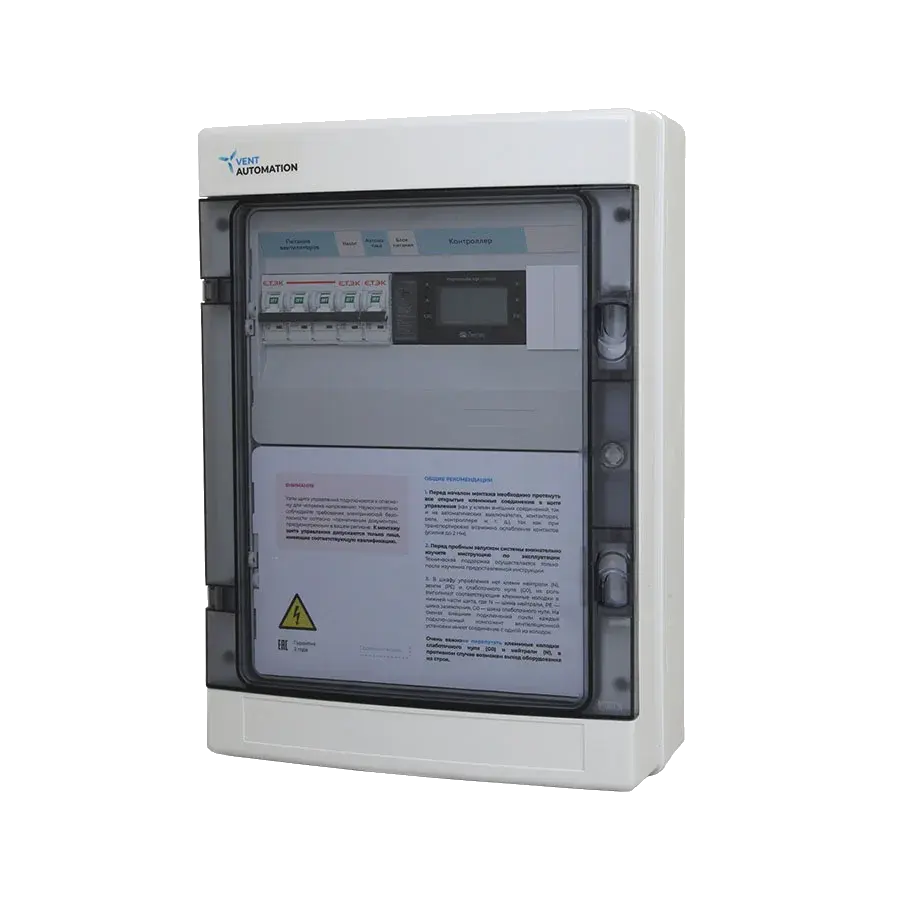

| Щит управления (ЩУВ) | Силовая и коммутационная часть: пуск и защита двигателей, питание цепей автоматики, клеммы для датчиков и приводов. Всё смонтировано и проверено на производстве |
| Контроллер | «Мозг» системы: исполняет алгоритм — последовательность пуска, регулирование температуры, обработку аварий, расписания |
| Датчики | «Органы чувств»: температура наружного и приточного воздуха, температура обратной воды, перепад давления на фильтре и вентиляторе, термостат защиты от замерзания |
| Электроприводы | Исполнительные механизмы: привод воздушной заслонки, привод трёхходового клапана водяного калорифера |
| Преобразователь частоты / регулятор скорости | Управление производительностью вентилятора: от простого «вкл/выкл» до плавного регулирования расхода воздуха |
Частая путаница: контроллер и щит — не одно и то же. Контроллер сам по себе установку не запустит: у него нет силовых цепей, автоматов защиты и контакторов. В щите контроллер — одна из позиций спецификации наряду с коммутационной и защитной аппаратурой. В свои щиты мы ставим контроллеры Zentec серий M202, M245 и M300 — конкретная модель зависит от количества обслуживаемых контуров и точек ввода-вывода.
Комплект датчиков подбирается под алгоритм, а не «чем больше, тем лучше»: для водяного калорифера обязательны датчик обратной воды и капиллярный термостат, для электрического — защита от перегрева и контроль расхода воздуха.
Что делает автоматика: температура, защиты, расписания
Задача автоматики — не просто включать вентилятор. Полный список функций типового щита управления приточной установкой выглядит так:
- Пуск по алгоритму. Зимой перед открытием заслонки водяной калорифер прогревается, и только потом стартует вентилятор. Электрический калорифер, наоборот, после останова продувается, чтобы снять остаточное тепло с ТЭНов.
- Поддержание температуры. ПИ-регулятор контроллера управляет приводом клапана водяного калорифера или ступенями электрического, удерживая заданную температуру приточного воздуха. Если есть датчик в помещении, возможно каскадное регулирование — по комнатной температуре с коррекцией по каналу.
- Защита калорифера. Для водяного — контроль температуры обратной воды и термостат по воздуху: при угрозе замерзания клапан открывается на 100%, заслонка закрывается, вентилятор останавливается. Для электрического — защита от перегрева и запрет нагрева без расхода воздуха.
- Контроль вентилятора и фильтра. Реле перепада давления фиксируют остановку вентилятора или обрыв ремня и засорение фильтра. Система сообщает «пора менять фильтр» вместо тихого падения расхода, которого никто не замечает.
- Расписания и режимы. Недельный таймер, дневная и ночная уставки, дежурный режим — зимой остановленная установка держит калорифер тёплым, чтобы следующий пуск был безопасным.
Способы управления вентилятором: прямой пуск, регулятор, ПЧ
Силовая часть щита строится вокруг способа пуска и регулирования вентилятора. Вариантов три, и выбор между ними определяет и цену щита, и возможности системы.
| Способ | Как работает | Где применяется |
|---|---|---|
| Прямой пуск | Контактор подаёт полное напряжение, вентилятор всегда работает на номинальной скорости | Небольшие установки, где расход воздуха менять не нужно. Самое простое и недорогое решение |
| Регулятор скорости | Снижает напряжение на двигателе — ступенчато (автотрансформатор) или плавно (симистор) | Однофазные вентиляторы небольшой мощности, двигатели с допуском на регулирование напряжением |
| Преобразователь частоты | Меняет частоту и напряжение питания: плавный разгон, любая скорость, поддержание давления или расхода | Установки от средней мощности, системы с переменным расходом, объекты, где важна экономия электроэнергии |
Прямой пуск честно отрабатывает свои деньги там, где вентилятор либо работает на 100%, либо стоит. Минусы — пусковой ток в 5–7 раз выше номинального и отсутствие регулирования. Регуляторы скорости закрывают нишу малых вентиляторов, но подходят не каждому двигателю: мотор должен допускать управление напряжением, иначе будет перегреваться и гудеть.
Преобразователь частоты — самый гибкий вариант. Помимо плавного пуска без бросков тока он даёт реальную экономию: мощность вентилятора зависит от расхода в кубе, поэтому снижение скорости на 20% сокращает потребление примерно на треть. Отдельный случай — EC-вентиляторы: электроника у них встроена в двигатель, и ни ПЧ, ни регулятор не нужны — контроллер управляет ими напрямую сигналом 0–10 В.
Локальное управление и диспетчеризация
Минимальный уровень управления — органы на дверце щита: переключатель режимов, кнопки, лампы «Работа» и «Авария». Для повседневной эксплуатации удобнее выносной пульт или панель: смена уставки и режима, просмотр аварий прямо из помещения, без походов в венткамеру.
Следующий уровень — диспетчеризация. Контроллер подключается к системе управления зданием (BMS) по Modbus RTU через RS-485 или по Modbus TCP через Ethernet. Диспетчер видит состояние всех установок, уставки, аварии и наработку из одного места. Для торговых и бизнес-центров с десятками вентсистем это стандарт: без диспетчеризации о стоящей установке узнают из жалоб людей, с ней — из журнала аварий в момент отказа.
Как выбрать систему управления под свою установку
Щит подбирается не «по мощности установки вообще», а по конкретному составу оборудования. Чтобы сформулировать задачу для производителя, достаточно ответить на шесть вопросов:
- Тип системы: приточная, приточно-вытяжная или только вытяжная. От этого зависят количество управляемых вентиляторов и логика их взаимной блокировки.
- Тип нагревателя: водяной, электрический или без нагрева. Это определяет алгоритм пуска и состав защит — щиты для водяного и электрического калорифера отличаются принципиально.
- Данные двигателей: количество, мощность и номинальный ток каждого вентилятора — по шильдику, а не по каталогу установки.
- Способ регулирования: прямой пуск, регулятор скорости, преобразователь частоты или EC-вентиляторы.
- Дополнительное оборудование: рекуператор, охладитель, увлажнитель, рециркуляция — каждому нужны свои входы, выходы и участок алгоритма.
- Диспетчеризация: нужны ли Modbus, выносная панель, сухие контакты аварий для смежных систем.
Под типовые задачи есть готовые серии: щиты для приточной и приточно-вытяжной вентиляции с водяным или электрическим нагревом и щиты для вытяжных систем без нагревателя. Нестандартные конфигурации — рекуператор, несколько установок в одном щите, резервирование вентиляторов — собираются под заказ по опросному листу.
Сколько стоит система управления вентиляцией
Единого ценника нет: щит на одну приточку с прямым пуском и щит на приточно-вытяжную установку с ПЧ и рекуператором — изделия разного порядка. На цену влияют:
- способ пуска — вариант с преобразователем частоты дороже прямого пуска;
- мощность и количество двигателей — от них зависит силовая аппаратура;
- тип нагревателя и состав защит;
- контроллер и набор функций: рекуператор, охладитель, каскадное регулирование;
- диспетчеризация, выносные панели, исполнение корпуса.
Чтобы не запрашивать расчёт вручную и не ждать ответа менеджера, мы сделали онлайн-калькулятор щита управления: отвечаете на вопросы о своей установке — тип системы, нагреватель, вентиляторы, датчики — и получаете коммерческое предложение на почту за 2 минуты. Расчёт строится по той же логике, по которой наши инженеры готовят КП, поэтому цифры в письме рабочие, а не «от и до».
Мы производим щиты управления вентиляцией в Санкт-Петербурге больше 20 лет, даём 2 года гарантии и отправляем оборудование по всей России и СНГ. Если сомневаетесь в конфигурации — пришлите данные установки, инженер поможет собрать правильный состав щита.
